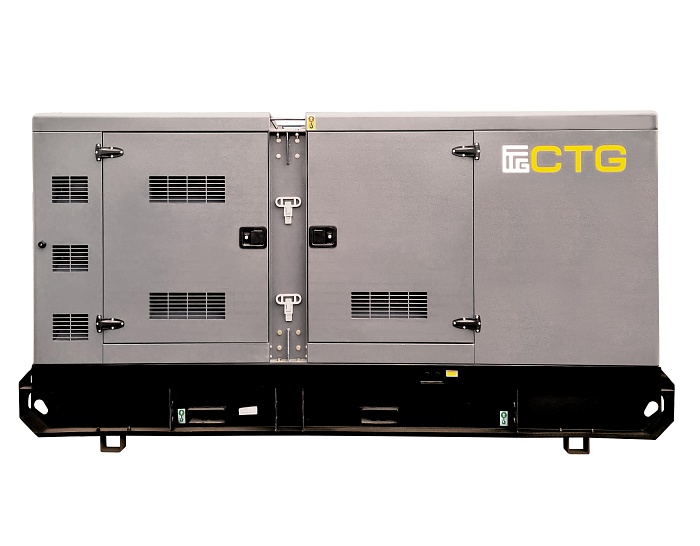

Подробные характеристики Газовый генератор CTG 400CG в кожухе

Основные характеристики

Мощность	Природный газ
Мощность	Максимальная/резервная	300 кВт	375 кВА
Номинальная/основная	300 кВт	375 кВА

Мощность	Природный газ
Мощность	Максимальная/резервная	300 кВт	375 кВА
Номинальная/основная	300 кВт	375 кВА

Модель газогенератора: 400CG
Напряжение: 380 вольт
Режим работы?: резервный, основной

Двигатель

Производитель двигателя: Cummins
Модель двигателя: K19N-G1
Тип двигателя: рядный
Электростартер: есть
Цилиндров: 6 шт
Объем двигателя: 19 л
Емкость масла: 84.5 л
Рекомендуемое масло: G-Profi SGE 40 NAB
Обороты?: 1500 об/мин
Охлаждение?: жидкостное
Масляный радиатор: да
Регулировка оборотов: электронная

Топливная система

Тип газа?: природный
Расход природного газа 50%: 44 м³/ч
Расход природного газа 75%: 60,5 м³/ч
Расход природного газа 100%: 76 м³/ч
Давление газа (метан): 5-20 кПа
Технология сжигания: Lean-burn

Генератор переменного тока

Фазность?: трехфазный
Производитель электрогенератора: Leroy Somer
Вид электрогенератора: бесщеточный
Модель электрогенератора: LSA47.3 S4
Тип электрогенератора: синхронный
Cos φ?: 0,8
Коэффициент гармоник: < 5%
Степень защиты эл.машины: IP23

Конструкция и особенности

Исполнение?: в кожухе
Тип запуска: электрический
Материал кожуха: сталь
Материал основания: сталь
АВР в комплекте?: нет
Панель управления: ComAp InteliGas
Напряжение бортовой сети: 24 В
АКБ в комплекте: да
Количество АКБ: 2
Длина: 5500 мм
Ширина: 2250 мм
Высота: 2480 мм
Масса: 6200 кг

Производитель

Производитель электростанции: CTG
Серия: Industrial gas
Страна бренда: Россия
Страна изготовления: Китай
Гарантия: 12 мес или 6000 моточасов

Описание для Газовый генератор CTG 400CG в кожухе:

Промышленный газовый генератор CTG 400CG, предназначенный для основного или резервного электроснабжения.

Данная модель оснащена генератором переменного тока с защитой IP23 и изоляцией H/H. Управление происходит через электронную панель ComAp InteliGas. Генерация переменного тока осуществляется синхронным бесщеточным альтернатором Leroy Somer, обеспечивающим стабильность выходного напряжения.

В основе генератора лежит двигатель Cummins, оснащенный системой жидкостного охлаждения и электронным регулятором оборотов. Использование технологии обогащенной топливной смеси для достижения оптимальных характеристик. Этот подход подразумевает подачу в цилиндры двигателя смеси, содержащей больше топлива, чем необходимо для полного сгорания при идеальном соотношении воздух-топливо. Такое решение обеспечивает целый ряд преимуществ, включая повышенную мощность и крутящий момент, особенно в условиях высоких нагрузок.

Газопоршневая электростанция CTG 400CG смонтирована на прочной стальной раме. Управление установкой осуществляется через встроенный пульт с контроллером DSE7320. Он в режиме реального времени отображает ключевые параметры работы, такие как мощность, напряжение, обороты двигателя и наработку в моточасах. DSE7320 предоставляет возможность выбора языка интерфейса, просмотра истории событий и настройки синхронной работы нескольких генераторных установок.

КОМПЛЕКТАЦИЯ:

- Промышленный двигатель жидкостного охлаждения CUMMINS

- Генератор переменного тока (класс защиты IP23, класс изоляции H/H)

- Электронная панель управления ComAp InteliGas для работы в автоматическом и синхронном режиме режиме

- Автомат защиты генератора с рацепителем

- Аккумуляторная батарея

- Электрический подогреватель ОЖ

- Автоматическая система подкачки масла с расходным маслобаком

- Статическое зарядное устройство АКБ

- Стальная опорная рама с интегрированным радиатором

- Индустриальный глушитель (для ДГУ открытого исполнения)

- Газовая линейка с запорной арматурой

- Заправка ОЖ и маслом, проведение заводских испытаний под нагрузкой

- Система утилизации тепла рубашки охлаждения двигателя со шкафом управления (опция)

Варианты исполнения Газовый генератор CTG 400CG в кожухе

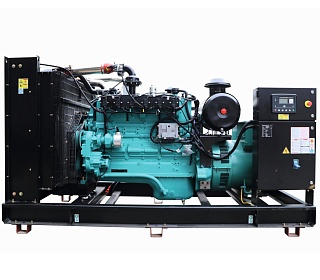

Газовый генератор CTG 400CG

артикул 67008

Мощность: 300 кВт

Напряжение: 380 вольт

Тип газа: природный

Исполнение: на раме

Режим работы: резервный, основной

Охлаждение: жидкостное

Страна: Россия

10 100 474 руб.
Купить

Газовый генератор CTG 400CG

артикул 67008

Мощность: 300 кВт

Напряжение: 380 вольт

Тип газа: природный

Исполнение: на раме

Режим работы: резервный, основной

Охлаждение: жидкостное

Страна: Россия

10 100 474 руб.

Купить

Дополнительные опции для Газовый генератор CTG 400CG в кожухе

Спецификация CTG 400CG (PDF, RUS, 845.32Kб)
Сервисная книжка CTG Industrial gas (PDF, RUS, 8.75Mб)
Руководство пользователя CTG Industrial gas (PDF, RUS, 947.53Kб)
Руководство по установке CTG Industrial gas (PDF, RUS, 8.58Mб)
Каталог CTG Industrial gas (PDF, RUS, 93.36Mб)
